Popis

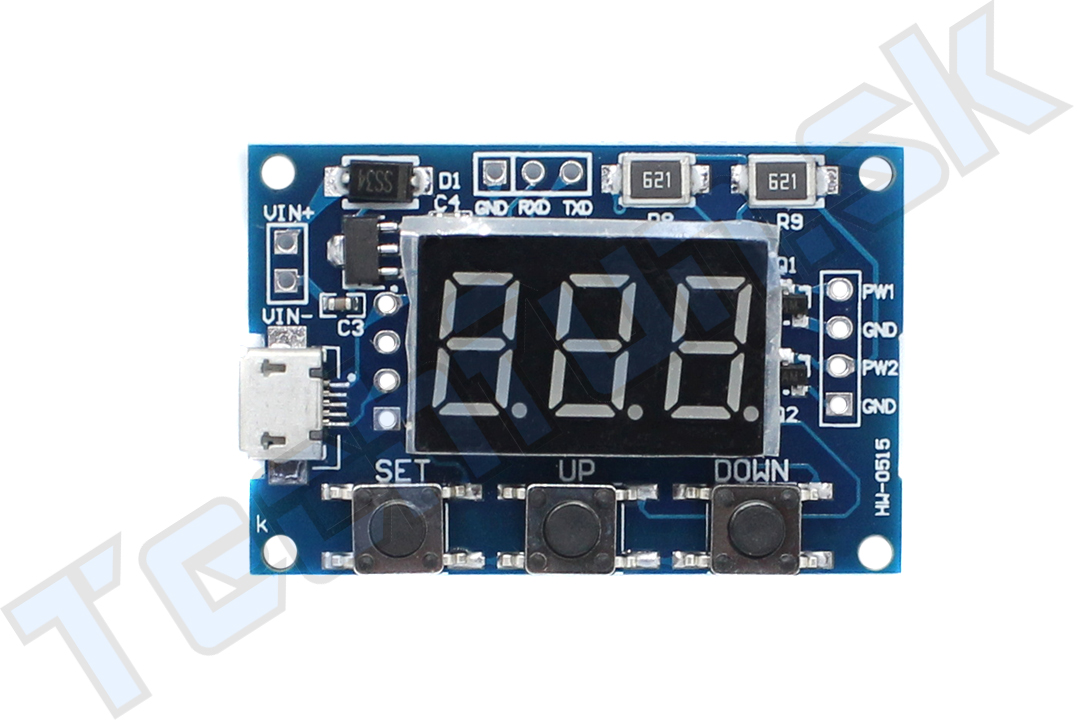

Nastavitelný PWM regulátor duty cycle se dvěma nezávislými kanály. Modul má zabudovanou paměť ai po odpojení od napájení si uložené nastavení zapamatuje. Díky PWM signálu lze řídit motory, ventilátory nebo další zařízení.
Měnit frekvenci a duty cycle lze dvěma způsoby:
1) Pomocí tlačítek
Stisknutím SET změna co vlastně nastavujete (kanál/frekvence/duty cycle) a tlačítky UP a DOWN
A. By short press SET key,can shift display 4 parametr values (FR1:PWM1 frequency;dU1:PWM1 duty cyklu;FR2:PWM2 frequency;dU2:PWM2 duty cycle);before shifting,there will be corresponding parameter
B. Directly press UP,DOWN key to modify current parametr value
C. 2-chhannel PWM jsou 3 kinds frequency value,in frequency display interface,by long press SET to shift,3 kinds frequency’s duty cycle are the same （XXX:1Hz~999Hz; XX.X:0.1Khz~99.9Khz;XXX:1Khz~150Khz)
2) Pomocí USART rozhraní (9600 baudrate, DATA 8, STOP 1)
Nastavení frekvence:
A) „S1FXXXT“:set PWM1 frequency as XXX HZ (001~999)
B) „S1FXX.XT”:set PWM1 frequency as XX.X KHZ (00.1~99.9)
C) „S1F:XXXT“:set PWM1 frequency as XXX KHZ (0.0.1.~1.5.0.)
Nastavení duty cycle:
1.”S1DXXXT”:set PWM1 duty cycle as XXX；(001~100)
2.”S2DXXXT”:set PWM2 duty cycle as XXX；(001~100)
Legenda:
Setting successfully back:DOWN
Setting unsuccessfully back:FALL
“S1”:PWM1
“S2”:PWM2
“F”:frequency
“D”:duty cyklu
“T”: stop sign bit
Specifikace:
Pracovní napětí: 5V – 24V
Frekvence: 1 Hz až 150 kHz
Přesnost: 2%
Výstupní proud: 8 – 30 mA
