Popis

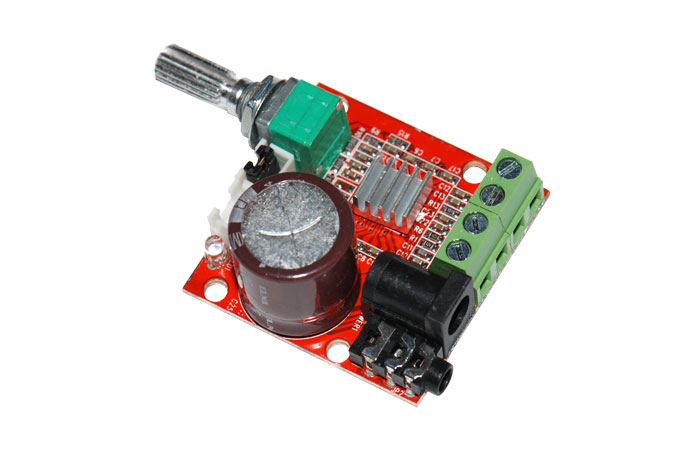

Modul s čipem PAM8610 je audio zesilovač se dvěma výstupními zvukovými kanály. Každý výstup je maximálně 15W, doporučuje se nepoužívat zařízení s odběrem větším než 10W při 8 Ohm. Zesilovač má poměrně nízký šum při vysoké účinnosti až 90 %.

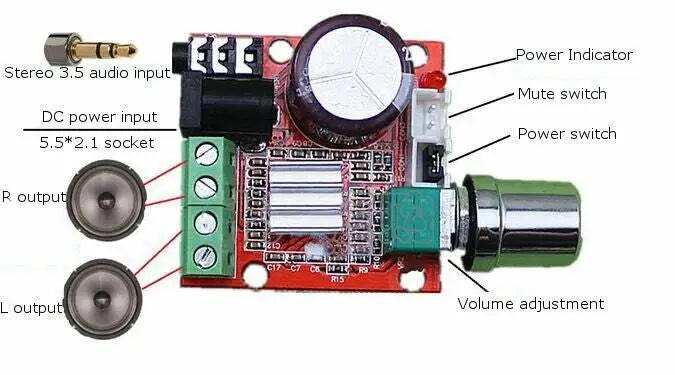

Na desce se nachází jack pro napájení, jack pro audio vstup, potenciometr pro ladění hlasitosti a výstupy pro reproduktory. Pro více informací doporučujeme prostudovat list. V nabídce máme zařazený i PAM8610 bez externích součástek. Modul dodáváme spolu s chladičem.
Specifikace:
Pracovní napětí: 6 – 15 V, doporučujeme 12V zdroj
Třída: D
Výstup: 2 x 15W (4 Ohm), 2 x 10W (8 Ohm)
Proud při nečinnosti: 20 mA
Frekvence: 20 Hz – 50 kHz
Součástí balení jsou pouze šrouby a matka, kryt pro potenciometr není součástí
/audio amplifier board speaker reproduktor zvuk čidlo zvuku hlasitost repraky
/PAM8610 audio erősítő 2x15W D osztályú hangerősítő két 15 W-os kimenettel
Palo –
Zapojil som ho do prenosneho systemu v kombinacii s 8 Ohm repro. Hra dostatocne cisto pre dig. zosilnovac, mozem odporucat. Pribaleny chladic na chip povabil velkostou 🙂
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Mohol byť k produktu daní manuál na zapojenie.To je len môj názor.Dakujem.
mario.ondruska –
Velmi dobre za tu cenu.
Vlado –
Ide ako má.
