Popis

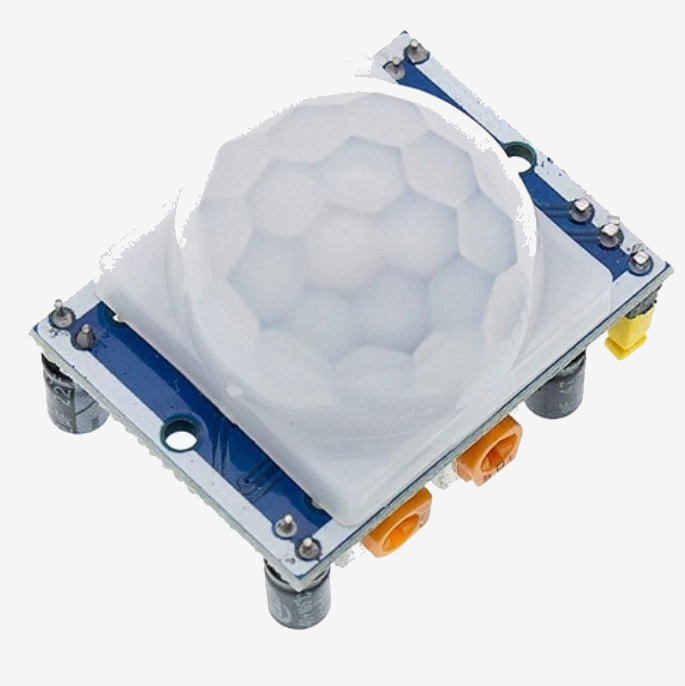

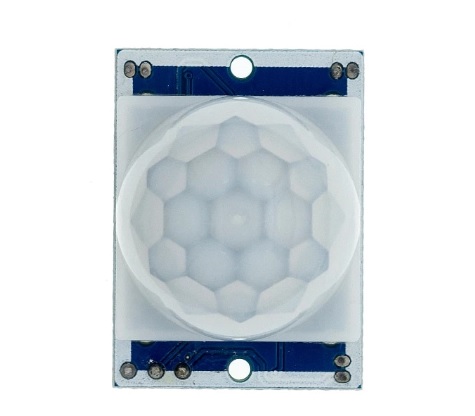

Infračervený senzor pohybu. Dosah přibližně 7 metrů a zorný úhel 110°. Detailnější informace můžete najít TU.
Na modulu se nacházejí 2 potenciometry, ladící čas přechodu (0.3 sekundy až 5 minut) a citlivost. V nabídce máme zařazen akrylický držák a také odlišný typ senzoru AM312. Případně funkčně zcela totožný zelená varianta HC-SR501.
Senzor může fungovat ve 2 módech, podle propojení pinů na spodní straně senzoru. Nastavení H vyšle signál HIGH v případě, že modul zaregistruje pohyb a po čase (který lze ladit potenciometrem) opět přejde na LOW, pokud pohyb ustane. Nastavení L vyšle signál HIGH pokud modul zaregistruje pohyb, a zůstane na nastavení HIGH dokud se v zorném poli nachází objekt.
/ infrared motion sensor PIR pohybový sensor pohybové čidlo
Heureka overený zákazník –
Plusy: dobrá hračka na projekty
všetky piny pripravené
dá sa jednoducho rozšíriť fotorezistorom (predpríprava)
Mínusy:
Celkovo: Pravdepodobne pracuje aj len s LiIon bateriou (3,7V), po prvych meraniach posiela Vout 3.31V, uvidime na zaver.
Ladislav –
Pracuje výborne s Raspberry PI Pico na 3,3 V. Pozor na odlišnosť dodaného senzora oproti obrázku: je to zapojené zrkadlovo! Aj napájacie piny.
Heureka overený zákazník –
Plusy: citlivost a moznost nastavenia trvania reakcie
Mínusy:
Celkovo:
Edo –
Napätový regulátor je tam 7133-1 podľa datasheet https://datasheetspdf.com/pdf-file/972941/Holtek/7133-1/1
to zvláda max 24V.
František Koňár –
V popise je staršia verzia zobrazená (vyzerá ako zrkadlovo a má iné osadenie súčiastok), správny popis a obrázok sa nachádza v blogu.
