Popis
Vysoce napěťový DC DC měnič napětí směrem nahoru (step-up). Výstupní napětí modulu může dosáhnout 45V – 390V při vstupním 8-32V. Výstupní proud modulu záleží na napětí, typicky je modul designován pro maximálně 5A vstupní napětí. Operační proud je asi 15mA.

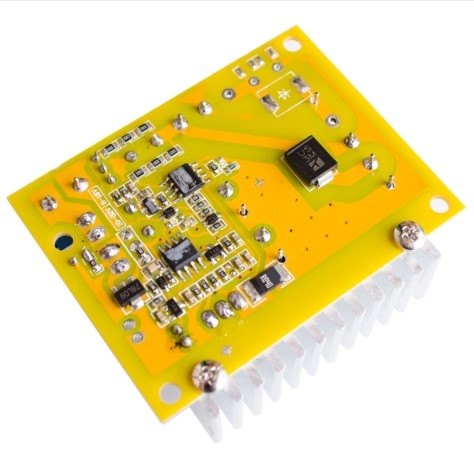

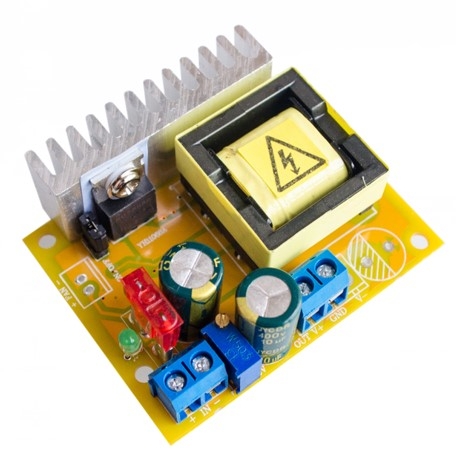

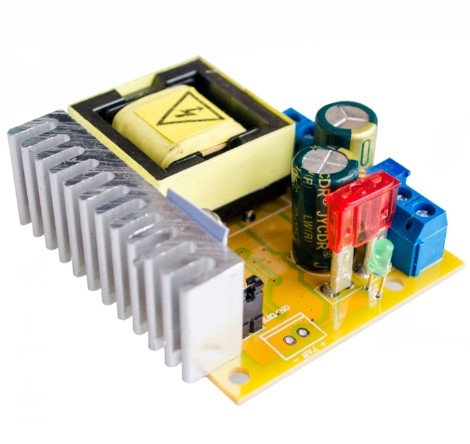

Na desce se nachází jumper (ON/OFF), vstupní a výstupní svorky a 10A pojistka. Modul má na výstupu svorky +V i -V, tedy se záporným napětím.
Specifikace:
Vstupní napětí: 8 – 32 V
Výstupní napětí: 45 – 390 V
Vstupní proud: max 5A
Výstupní proud: závisí na vstupním/výstupním napětí.
Při 12V vstupu / 230V výstupu je přibližně 0.08A. Odběr je přibližně 2.1A.
Při 19V vstupu / 330V výstupu je přibližně 0.11A. Odběr je přibližně 2.3A
