Popis

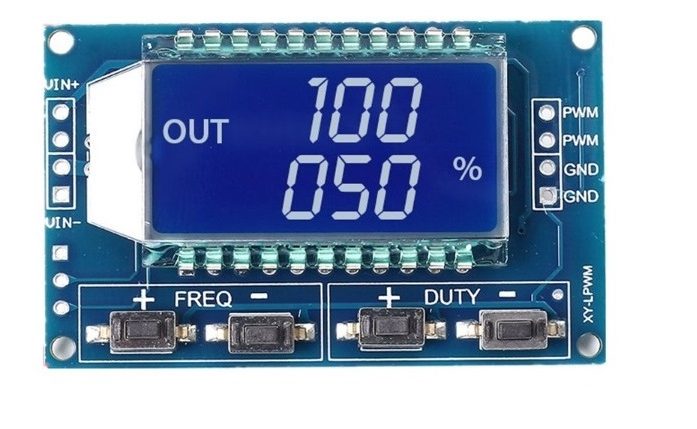

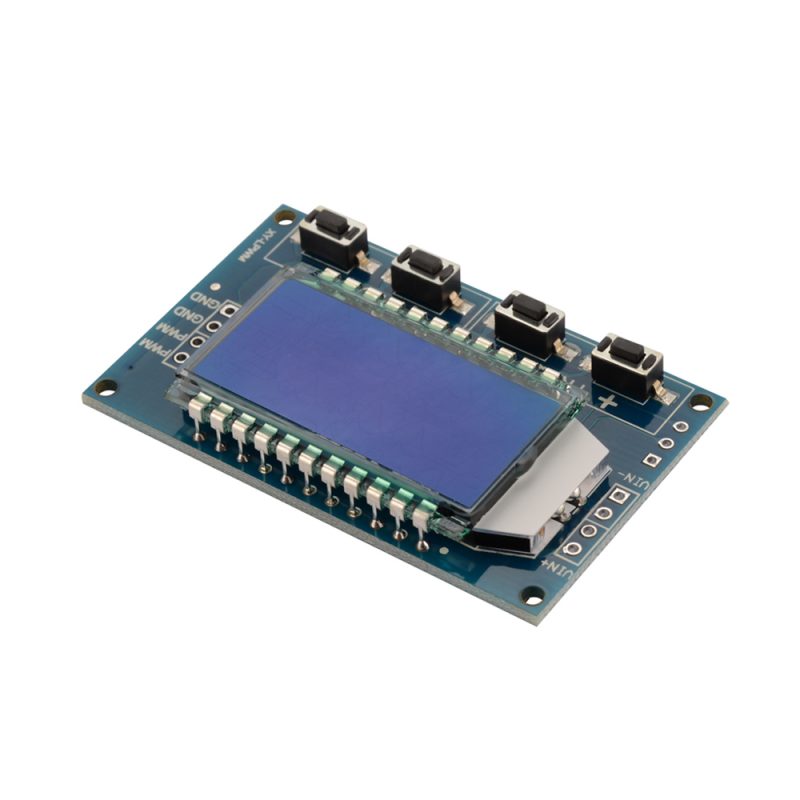

Generátor PWM (pulse width modulation) signálu s frekvencí od 1Hz až po 150kHz a pracovním napětím 3.3V – 30V. Na modulu se nacházejí 2 tlačítka pro ovládání frekvence, dvě tlačítka pro ovládání DUTY CYCLE a LED displej. Po nastavení frekvence a DUTY CYCLE na tlačítkách se toto nastavení uloží ai po odpojení napájení se data neztratí. Po opětovném připojení na zdroj se obnoví posledně uložená konfigurace. Modul lze ovládat také pomocí UART rozhraní.
Frekvence je rozdělena na 4 rozsahy s automatickým přepínáním:
1) XXX – nejmenší jednotka je 1Hz rozsah od 1Hz – 999Hz
2) X.XX – nejmenší jednotka je 0.01Hz rozsah od 1000Hz – 9 999Hz
3) XX.X – nejmenší jednotka je 100Hz rozsah od 10 000Hz – 99 999Hz
4) XXX – nejmenší jednotka je 1000kHz rozsah od 100 000Hz – 150 000Hz
Příklad:
100 odpovídá pulzní modulaci 100Hz
1.01 odpovídá pulzní modulaci 1.01KHz
54.1 odpovídá ppulzní modulaci 54.4 KHz
1.2.4 odpovídá pulzní modulaci 124 KHz
Z nabídky je možné vybrat si 1kanálovou nebo 3kanálovou verzi.
Specifikace:
Pracovní napětí: 3.3V – 30V
Frekvence: 1Hz – 150 kHz
Odchylka: 2%
Duty cyklu: 0 – 100%
Amplituda výstupního napětí je stejná jako vstupní napětí
